導軌式爬架在高層建筑施工中的安裝方法

導軌式爬架的安裝施工涉及爬架平臺安裝、水平桁架安裝、垂直框架安裝、框架整體組裝、支承結構安裝、動力系統安裝、腳手板鋪設、防護措施安裝等多個環節。

在爬架平臺的安裝施工中，應根據高層建筑的結構特點，對平臺搭設的基礎樓層進行具體選擇。在確認平臺所處層數后，可利用滑輪組進行鋼筋、鋼管、木材等平臺構件的吊運，再進行構件的組裝與鋪裝。

水平桁架應安裝在架體下部，以構成爬架整體的一、二步。桁架寬度應與框架主體的寬度一致，并與高層建筑外墻相平行，距離地面的垂直高度應大于1.8m。在安裝施工時，應將桁架片與小橫桿之間的螺栓旋緊固定，并利用懸掛梁、拉桿等連接構件附著在高層建筑的結構表面。

垂直框架可采用分段對接的方式進行安裝，即預先用桁架、桿件制成分段式的框架構建，再按照特定軸線對不同的桿件節點進行焊接或螺栓固接，從而形成幾何結構穩定、強度剛度適宜的框架整體。

在支承系統的安裝施工中，應保證垂直框架工作區域內每個樓層均設有一個附墻支座，并用穿墻螺栓將支座懸梁臂緊固在高層建筑的結構墻體上，其后，再應用可調拉桿、斜拉鋼絲等連接件將附墻支座的懸梁臂與架體連接起來。在此過程中需要注意穿墻螺栓應采取由外至內的埋設方法，并保證建筑內墻露出的螺桿長度大于3扣。在此基礎上，將厚度1cm左右的墊板穿過螺桿、緊貼墻體，再用螺母做緊固處理。

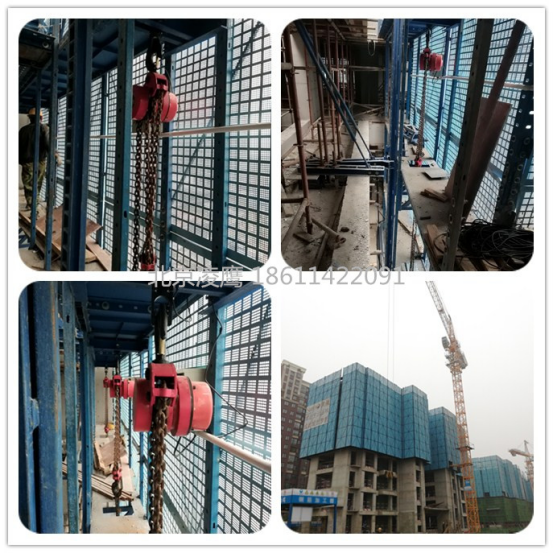

在目前的高層建筑工程中，導軌式爬架通常以電控式的電動葫蘆作為動力支持。在安裝此類動力系統時，首先先可應用“三相五線”的配電方法，并將電纜線緊固在爬架對外一側的橫桿下方。其次，應將電動葫蘆安裝在架體上方的提升梁上，保證電動葫蘆鏈條平順、吊鉤完整，并避免電動葫蘆在安裝施工中與爬架主體發生碰撞。最后，在電動葫蘆及配電系統安裝完成后，還需對動力系統整體的運行狀態進行調試，并布置有效的防雷機制，以確保該系統在特殊天氣下高空作業的安全穩定運行。

在導軌式爬架的架體安裝基本完成后，相關人員即可進行腳手板、安全網等部分的安裝。在鋪設腳手板時，應保證板材厚度在50mm以上，長度、寬度應根據框架主體的實際情況進行調整，通常在長3 ～ 6m、寬20 ～ 25cm內。固定板材的施工過程中，為了避免腳手

板的端頭處發生損壞，可對板材兩端約8cm處應用10號鐵絲進行緊箍處理，圈數以 2 圈為宜，也可用薄鐵皮對板材兩端進行包裹處理。在懸掛安全網時，應保證各懸掛點與框架主體連接牢固且無遺漏，以免在導軌式爬架的投用中發生滑脫、移動等負面問題。

防護措施的安裝施工主要有防

墜措施安裝與防雷措施安裝兩個方面。在安裝防墜措施時，應利用螺栓將防墜器的上下兩端托板進行緊固連接，并安裝在導軌式爬架的爬桿上。這樣一來，在防墜器楔形塊與錐面卡頭的功能支持下，爬架會受到很強的外力約束，且下滑壓力越大，約束力度越高，從而有效防止架體在施工中出現滑動；在安裝防雷裝置時，應將高層建筑主體與導軌式爬架相連的豎向鋼筋作為接地媒介，以確保外部電流可順利導入地下。在此基礎上，選取若干個直徑在 16mm以上的圓鋼構件，一端與導軌式爬架的框架主體相連，另一端連接在高層建筑主體的豎向鋼筋上，形成各組框架上的兩點接地結構，可達到更有效的防雷效果。此外應注意的是，防雷結構的沖擊電阻值不應超過30Ω。
