闡述附著式升降腳手架的架體結構

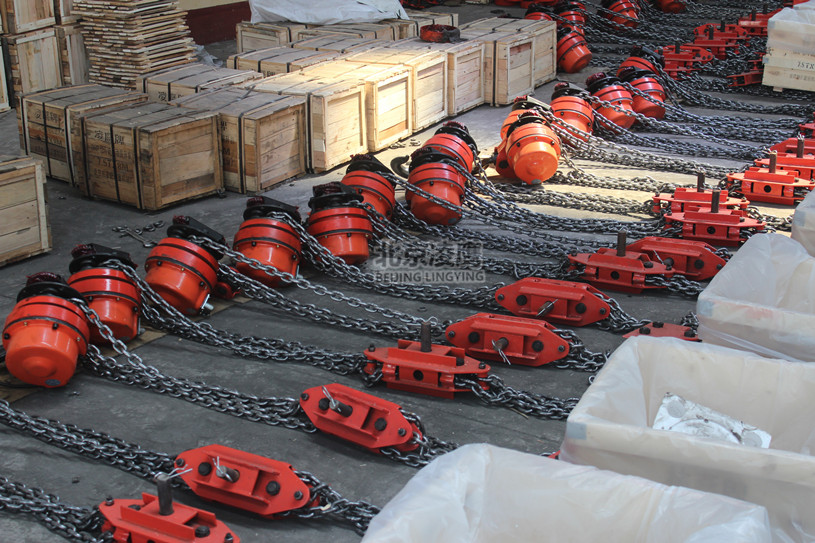

發布日期:2019-09-19 14:02:10 訪問量:1922附著式升降腳手架主要由架體結構、附著支座、防傾裝置、防墜裝置、動力設備及控制系統等構成。架體結構包括豎向主框架、水平支撐桁架、架體構架等。
豎向主框架：由Φ48鋼管和6.3#槽鋼焊接而成，槽鋼背對焊接形成導軌，用來安裝附墻支座的防傾導向裝置，同時能保證架體在升降作業時的垂直運動。用Φ16圓鋼每間隔8cm焊接在導軌上，它與附墻支座的防墜頂板配合，起到防墜作用。橫桿和斜桿使主框架成為整體單片式鋼結構，橫桿和斜桿可以將架體內外排連接撐剛性整體，同時確保架體有可靠的力學傳遞，主框架由上、中、下三節組成，其中每節為兩步架即3.6米。
水平支撐桁架：底部水平支撐桁架為雙排架體，Φ48*3.0鋼管做成的橫桿和斜桿用M14*40螺栓連接而成，架體寬900mm。每步架高1800mm。水平支撐框架及豎向主框架承受自重及上部傳來的腳手架體系的全部荷載，并將其傳遞到升降機構，最終傳遞至建筑物。
架體構架：采用鋼管桿件搭設的位于相鄰兩豎向主框架直接的水平支撐桁架之上的架體，是附著升降腳手架架體結構的主要組成部分，也是操作人員的作業平臺。
